特 点 Product features
1、能够直接测量流体的质量流量（这对能源的计量和化学反应等生产过程检测控制具有重要意义）
2、测量准确度高（测量准确度可***在0.1%～0.5%）
3、可测比较大，一般***基本准确度的可测比为10:1或20:1
4、应用范围广，除正常的流体测量外还可测量一般流体测量仪表较难测量的工业介质，如高粘度流体、各种浆液、悬浮液等
5、完整提供质量流量、体积流量、密度、温度测量和推算参数，无需繁琐的换算就可得到可靠的结果，可直接替换体积表

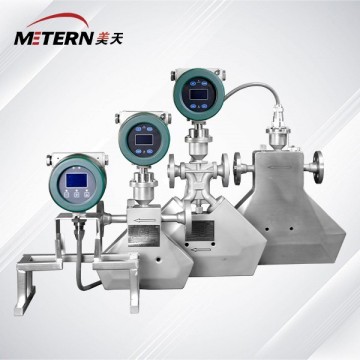

6、紧凑的三角形壳体结构，节省安装空间，安装简单，无上下游直管段要求
传感器技术参数
（1）传感器规格、量程、零点稳定性
通径 (DN) | 流量范围 | 零点稳定性 |
mm | kg/h | kg/h |
3 | 0～96～144 | 0.0144 |
6 | 0～540～810 | 0.081 |
8 | 0～960～1440 | 0.144 |
10 | 0～1500～2250 | 0.225 |
15 | 0～3000～4500 | 0.45 |
20 | 0～6000～9000 | 0.9 |
25 | 0～9600～14400 | 1.44 |
32 | 0～18000～27000 | 2.7 |
40 | 0～30000～45000 | 4.5 |
50 | 0～48000～72000 | 7.2 |
80 | 0～120000～180000 | 18 |
100 | 0～192000～300000 | 30 |
150 | 0～36000 | 60 |
注：流量范围给出了两个参数，中间参数为标准流量范围，一般出厂检验按此量程进行检验，同时也建议用户在此量程范围内选用仪表；后一个参数为***传感器稳定工作的上限流量范围。
（2）流量（液体）测量精度
流量计精度 | 测量误差 | 重复性 |
0.1% | ±0.1% ±（零点稳定性/测量值）% | 1/2测量误差% |
0.15% | ±0.15% ±（零点稳定性/测量值）% | 1/2测量误差% |
0.2% | ±0.2% ±（零点稳定性/测量值）% | 1/2测量误差% |
（3）密度（液体）测量范围和精度
测量范围：0.3～3.000g/cm3 测量精度：±0.002g/cm3
（4）温度测量范围和精度
测量范围：-200～350℃ 测量精度：±1℃
（5）被测介质工作温度：-200℃～350℃
标准型：-50～200℃
低温型：-200～200℃
（6）适用环境温度：-40℃～60℃
（7）材质：测量管 316L 外壳 304
（8）工作压力：0～4.0MPa
注：传感器的实际耐压各规格不同，这里只是标准耐压。
（9）防爆标志：Exd[ia]ⅡCT6Gb
转换器参数
（1）测量参数：质量流量、体积流量、介质工作密度、介质工作温度
显示：双排LED显示 、三排LCD显示
视窗尺寸：62×32mm（W×H）（Φ80mm）
测量显示精度：0.05%
测量显示单位：质量流量 g/h、kg/h、t/h、g/m、kg/m、t/m
体积流量 cm3/h、dm3/h、m3/h、cm3/m、dm3/m、m3/m
密度 kg/m3或g/cm3
温度 ℃、K、℉
（2） 转换器输出信号
转换器输出信号：0～10000Hz 脉冲信号 流量信号 集电极开路信号 4～20mADC电流信号 ， 流量、密度输出信号任选其一
电流输出负载能力：不小于750欧姆（24VDC电源）
注：可根据需要提供两路电流信号
输出信号精度： 脉冲信号 0.05%
电流信号：0.2%
通讯信号：RS485 MODBUS协议
（3） 使用环境温度：-40～60℃
（4） 供电电源：18～36VDC 电源功率：7W（基本电源）
85～265VAC 电源功率：10W（附加电源）
（5） 仪表防护及防爆 防护等级： IP67
防爆等级： Exd[ia]ⅡCT6Gb Exd [ib]ⅡCT6Gb
（6） 结构尺寸、重量 Φ125×180mm 2.7kg
